Zusammenfassung
Installationsbeschreibung Sangoma FlexBRI (B700) auf einem Asterisk-System. Mit Beispiel für den Anschluss an das öffentliche ISDN-Netz und einem internen analogen Fax.
Die von Sangoma für den europäischen Markt

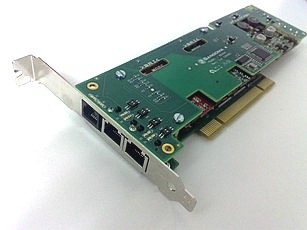

entwickelte B700-„FlexBRI“-Karte[1] ist die erste hybride Karte mit 4 BRI-ISDN-Ports (also 8
B-Kanälen) und 2 analogen FXS-Ports, also genau das, worauf in Deutschland
viele kleine Firmen mit einem analogen Faxgerät und einem
ISDN-Telefonanschluss schon lange gewartet haben. Die Karte ist verfügbar
für PCI[2]- und PCI-Express[3]-Steckplätze („Slots“) mit 5 V oder 3,3 V. Sie
verwendet die hervorragende Hardware-Echounterdrückung (Echo Cancellation)
von Octasic.
Die FlexBRI ist sehr gut für kleine bis mittelgroße Installationen geeignet wo z.B. zusätzlich zur VoIP-Anbindung – oder auch ausschließlich – bis zu 8 B-Kanäle ins öffentliche ISDN-Netz und ein internes analoges Fax betrieben werden sollen. Es sind aber auch andere Szenarien denkbar – die 4 ISDN-Ports lassen sich paarweise auf TE[4] oder NT[5] einstellen. Eine kleinere Variante der Karte bietet nur 2 ISDN-Ports und 2 analoge FXS-Ports. Diese Installationsanleitung gilt alle Karten der B700er-Serie.
Geliefert wird die B700 in einer kleinen blauen Box, komplett mit Port-Splitter-Kabeln. Die Y-Kabel werden benötigt um aus den ISDN- und der analogen Buchse jeweils 2 Leitungen mit „RJ-45“[6]- bzw. „RJ-11“[7]-Steckern herauszuführen. Außerdem liegt eine CD bei mit Handbüchern, Treibern, Firmware etc. und auch dem Hinweis zur Registrierung bei Sangoma wodurch man dann Gewährleistung erhält. Daß man beim Auspacken der Karte darauf achtet geerdet zu sein versteht sich von selbst.
Ob die ISDN-Ports auf TE- oder NT-Modus eingestellt sind wird dadurch bestimmt wie die 2 BRI-Module in die Karte eingesteckt sind. Durch die Sichtfenster kann man das gut erkennen. Das linke Modul ist zuständig für Port 1 und 2, das rechte für 3 und 4. Ggf. steckt man die Module andersrum rein. In dieser Anleitung stellen wir beide Module auf TE, da wir die Karte ans öffentliche ISDN-Netz anschließen wollen. Für den TE-Modus müssen alle Leitungswiderstände (termination resistors) ausgeschaltet sein (für NT an), siehe http://wiki.sangoma.com/sangoma-wanpipe-smg-asterisk-bri-installation#HardwareInstallation.
Auf der Karte gibt es 8 kleine Schalter für die Wiederstände, jeweils einer für ein Adernpaar, also 2 für einen ISDN-Port bzw. 4 für eine Buchse an der Karte, da die Karte ja in einer Buchse 2 Ports herausführt. Es müssen pro BRI-Modul also die jeweiligen DIP-Doppel-Schalter Sw1 und Sw2 bzw. Sw3 und Sw4 alle gleich eingestellt sein.
Gute Schema-Zeichnungen zum Einbau der FlexBRI findet man in http://www.sangoma.com/data/docs/flex_bri_installation_manual.pdf.
Bei den BRI-Ports ist wichtig daß der Port 1 ans öffentliche ISDN-Netz angeschlossen wird, da dieser den Zeittakt übernimmt. Port 1 wird aus Buchse 1 herausgeführt; das ist die am weitesten von der Schraublasche der PCI-Blende entfernte oder anders gesagt die Buchse mit dem geringsten Abstand vom PCI-Sockel auf dem Mainboard.
Es wird ein FXS[8]-Analog-Modul mitgeliefert. Auf dem Modul im „FXO/FXS“-Steckplatz muß also FXS zu lesen sein. Damit das FXS-Modul Strom liefern kann muß die Karte beim Einbauen am hinteren Ende an einen normalen Molex-Stecker angeschlossen werden.
Für diese Anleitung wird ein frisch installiertes Debian GNU/Linux 5 („Lenny“) vorausgesetzt[9] (siehe http://www.das-asterisk-buch.de/2.1/installation-1.4-debian.html für eine Installationsanleitung).
Bitte loggen Sie sich nach der Installation als Benutzer
root am System ein und führen Sie alle hier angegebenen
Befehle mit diesem Benutzer aus.
Es versteht sich eigentlich von selbst daß man auf einem frisch
installierten System die Paketlisten für apt
aktualisiert und wichtige Updates einspielt:
debian:~# aptitude update
[...]
Paketlisten werden gelesen... Fertig
debian:~# aptitude upgrade
0 aktualisiert, 0 neu installiert, 0 zu entfernen und 0 nicht aktualisiert.
debian:~# Für den Fall daß beim Upgrade der Pakete auch ein neuer Kernel installiert wurde, müssen wir jetzt das System rebooten:
debian:~# shutdown -r nowNach dem Hochfahren des Rechners bitte wieder als
root einloggen und dann kontrollieren daß die Karte
richtig erkannt wird:
debian:~# lspci -nn -v -d 1923:
00:06.0 Network controller [0280]: Sangoma Technologies Corp. A200/Remora FXO/FXS Analog AFT card [1923:0040]
Subsystem: Device [a700:3400]
Flags: bus master, medium devsel, latency 255, IRQ 17
Memory at 4a100000 (32-bit, non-prefetchable) [size=64K]Da
ist sie (1923 ist der PCI-Hersteller-Code von
Sangoma).
Man darf sich übrigens nicht von den Farben der LEDs in den Buchsen verwirren lassen. Die BRI-Module leuchten rot für TE (grün für NT), das FXS-Analog-Modul grün (FXO: rot).
In den weiteren Abschnitten benötigen wir eine Build-Umgebung, also Compiler usw.:
debian:~# aptitude install build-essential debian:~# aptitude install libncurses5-dev flex bison debian:~# aptitude install bzip2
Und auch die Linux-Kernel-Header:
debian:~# aptitude install linux-headers-`uname -r`Wanpipe, also der Sangoma-Treiber, beinhaltet ein Skript namens
Setup das sich um die Installation kümmert. Dieses
Skript führt auch verschiedene Tests in den Source-Verzeichnissen von
Zaptel und Asterisk durch. Man sollte also vor der Installation von
Wanpipe die Quellen von Zaptel und Asterisk herunterladen und auch direkt
wie gewohnt installieren.
Anmerkung
Digium hat ab Asterisk 1.4.22 Zaptel durch DAHDI ersetzt, da der Name „Zaptel“ einer anderen Firma gehört. Sie finden unter http://www.das-asterisk-buch.de/2.1/zaptel-to-dahdi-aenderungen.html weitere Informationen zum Thema DAHDI.
Wichtig
Zum Druck dieses Buches gibt es noch keine Wanpipe-Treiber die gleichzeitig die FlexBRI-Karte und Dahdi unterstützen. Wir verwenden daher bis auf weiteres Asterisk 1.4.21 (oder kleiner). Bitte schauen Sie sicherheitshalber aber auch online nach, ob es zu diesem Kapitel ein Update gibt.
Zaptel (bis Asterisk 1.4.21):
debian:~# aptitude install udev libnewt-dev
debian:~# cd /usr/src/
debian:/usr/src# wget http://downloads.digium.com/pub/zaptel/releases/zaptel-1.4.12.1.tar.gz
debian:/usr/src# tar xzf zaptel-1.4.12.1.tar.gz
debian:/usr/src# rm zaptel-1.4.12.1.tar.gz
debian:/usr/src# cd zaptel-1.4.12.1/
debian:/usr/src/zaptel-1.4.12.1# ./configure
debian:/usr/src/zaptel-1.4.12.1# make
debian:/usr/src/zaptel-1.4.12.1# make install
debian:/usr/src/zaptel-1.4.12.1# make config
[...]
I think that the zaptel hardware you have on your system is:
pci:0000:00:06.0 wanpipe- 1923:0040 Sangoma Technologies Corp. A200/Remora FXO/FXS Analog AFT card
debian:/usr/src/zaptel-1.4.12.1# update-rc.d -f zaptel remove
debian:/usr/src/zaptel-1.4.12.1# update-rc.d zaptel defaults 15 30Asterisk[10]:
debian:~# aptitude install libssl-dev libncurses5-dev libcurl3-dev debian:~# cd /usr/src/ debian:/usr/src# wget http://downloads.digium.com/pub/asterisk/releases/asterisk-1.4.21.tar.gz debian:/usr/src# tar xzf asterisk-1.4.21.tar.gz debian:/usr/src# rm asterisk-1.4.21.tar.gz debian:/usr/src# cd asterisk-1.4.21/ debian:/usr/src/asterisk-1.4.21# ./configure debian:/usr/src/asterisk-1.4.21# make debian:/usr/src/asterisk-1.4.21# make install debian:/usr/src/asterisk-1.4.21# make samples debian:/usr/src/asterisk-1.4.21# make config debian:/usr/src/asterisk-1.4.21# update-rc.d -f asterisk remove debian:/usr/src/asterisk-1.4.21# update-rc.d asterisk defaults 50 15
Eine Build-Umgebung haben wir bereits[11]. Außerdem brauchen wir noch udev und lksctp:
debian:~# aptitude install udev lksctp-tools libsctp-devAuch logrotate sollte vorher vorhanden sein damit das Skript automatisch eine entsprechende logrotate-Definition erstellen kann:
debian:~# aptitude install logrotateAls nächstes installieren wir die aktuelle Version von Wanpipe.
Wichtig
Die FlexBRI wird ab Wanpipe 3.5.0.8 unterstützt. Die empfohlene Version von Wanpipe ist normalerweise auf den Seiten http://wiki.sangoma.com/wanpipe-linux-drivers bzw. insbesondere http://wiki.sangoma.com/sangoma-wanpipe-b700 angegeben. Die Tarballs der Releases befinden sich im FTP-Verzeichnis ftp://ftp.sangoma.com/linux/current_wanpipe/. Dort steht allerdings noch nicht die neuste Version die für die FlexBRI-Karte erforderlich ist. Bis 3.5.0.10 war es noch erforderlich den Kernel neu zu kompilieren[12]. Dies wurde in 3.5.0.11 behoben. (Nochmal vielen Dank an Sangoma!)
debian:~# cd /usr/src/ debian:/usr/src# wget ftp://ftp.sangoma.com/linux/custom/konrad/wanpipe-b700.3.5.0.11.tgz
debian:/usr/src# tar xzf wanpipe-b700.3.5.0.11.tgz debian:/usr/src# rm wanpipe-b700.3.5.0.11.tgz debian:/usr/src# mv wanpipe-b700.3.5.0.11 wanpipe-3.5.0.11 debian:/usr/src# cd wanpipe-3.5.0.11/
Das Skript Setup kümmert sich um die
Kompilierung und würde melden falls man notwendige Software nicht
installiert hat. Dabei benutzen wir überall die Default-Werte. Als
„Compilation Mode“ verwenden wir Nr. 7 („SMG (BRI) +
TDM Voice“).
debian:/usr/src/wanpipe-3.5.0.11# ./Setup install ---------------------------------------------------------- WANPIPE v3.5.0.13[13] Installation Script Copyright (c) 1995-2008, Sangoma Technologies Inc. ----------------------------------------------------------[...]Would you like to install WANPIPE now? [y] (y/n)y
[...]Verifying files and fixing permissions ...Done Checking for C developement tools ...(gcc) OK Checking for C++ developement tools ...OK Checking for Make utility ...OK Checking for ncurses library ... OK Checking for Perl developement tools ...OK Checking for AWK ...OK Checking for FLEX ...OK Checking for Patch ...OK Checking for libtermcap-devel...OK Checking for bison...OK Press [Enter] to continue...enter
[...]Please specify absolute path name of your linux directory Press Enter for Default: /lib/modules/2.6.26-1-686/build #>enter
Setting linux directory to /lib/modules/2.6.26-1-686/build
Upgrading WANPIPE kernel documentation ...Done.
Upgrading WANPIPE kernel headers ...Done.
Upgrading WANPIPE kernel drivers ...Done.
WANPIPE device drivers upgraded successfully!
Press [Enter] to continue... enter[...]Please Select Compilation Mode[...]7. SMG (BRI) + TDM Voice (Zaptel) Default for: Asterisk BRI + PRI + Analog[...]Please select (1,2,3,4,5,6,7,8 or 9) [Default: 1]:7
Enabling the AFT TE1 Support
Looking for zaptel directory in /usr/src ...
-------------------------------------------
1 : /usr/src/zaptel-1.4.12.1
------------------------------------------
------------------------------------------
m : Enter zaptel path manually
(ctrl-c to Exit)
Please select working zaptel directory [1-1][m]: 1
Enabling the TDM Voice Asterisk Support
Zaptel HW HDLC Support Detected: Enabling DCHAN Feature
Native Zaptel HW HDLC Support Detected - No patch required
Zaptel source unmodified
Checking for UDEV Zaptel compatibility...OK
UDEV permissions not found/or not used
Checking for SCTP Utilities....OK.
Looking for Asteris/CallWeaver directory in /usr/src ...
-------------------------------------------
1 : /usr/src/asterisk-1.4.21
------------------------------------------
------------------------------------------
m : Enter Asterisk/CallWeaver path manually
(ctrl-c to Exit)
Please select working Asterisk/CallWeaver directory [1-1][m]: 1Source kernel name:2.6.26-1-686 Checking for SMP support ...Enabled. Checking current processor type ...i686[...]Checking for REGPARM kernel option ...Enabled. Compiling General WANPIPE Driver for 2.6.X Kernel .....Done. WAN HWEC module enabled and compiled! Linking Wanpipe Driver and protocols ...Done. Updating Kernel Modules ...Done. Visually Confirm that driver compilation was successful! (y/n)y
[...]WANPIPE META CONFIGURATION There are two configuration files associated with WANPIPE. 1) /usr/src/wanpipe-3.5.0.11/wanrouter.rc: - defines locations of important files such as lock and configuration files as well as start/stop order of multiple WANPIPE devices. 2) /usr/src/wanpipe-3.5.0.11/wanpipe1.conf: - main configuration file for each WANPIPE device. - defines interfaces, hardware and protocol information. - this file can be created using the 'wancfg' GUI utility or manually based on sample files located in /etc/wanpipe/samples. Please read the WanpipeInstallation.(pdf/txt) manual for further information. Press [Enter] to continue...enter
Please specify a desired location for WANPIPE configuration files.
(Press Enter for Default: /etc/wanpipe)
<specify path:> enter
Please specify a desired location for WANPIPE interface files.
(Press Enter for Default: /etc/wanpipe/interfaces)
<specify path:> enter
Please specify a location for WANPIPE binary, firmware files.
(Press Enter for Default: /etc/wanpipe/firmware)
<specify path:> enter[...]WANPIPE UTILITIES SETUP WANPIPE utilities are used to: 1) create configuration files: for Zaptel and Asterisk /usr/sbin/wancfg_zaptel #Zaptel and Asterisk /usr/sbin/wancfg_smg #BRI/SS7, Zaptel and Asterisk /usr/sbin/wancfg_tdmapi #TDM API 2) create WANPIPE WAN/IP configuration files. (/usr/sbin/wancfg) 3) start,stop,restart individual/all devices and interfaces. (/usr/sbin/wanrouter) 4) debug line, protocol and driver problems. (/usr/sbin/wanpipemon) 5) aid in WANPIPE API development (/etc/wanpipe/api) Refer to the WanpipeInstallation.(pdf/txt) for more information. Press [Enter] to continue...enter
Compiling WANPIPE Utilities ...Done.
Compiling WANPIPE WanCfg Utility ...
Done.
Compiling WANPIPE Misc Utilities ...Done.
Compiling WANPIPE LibSangoma TDM API library ...Done.
Compiling WANPIPE API Development Utilities ...Failed!
ERROR: Failed to compile WANPIPE API Tools !!!
Please contact Sangoma Technologies
Press [Enter] to continue...
Compiling WANPIPE HWEC Utilities ...Done.
WANPIPE Environment Setup Complete !!!
Press [Enter] to continue... enterInstalling WANPIPE Files ... !
Installing WANPIPE Utilities in /usr/sbin
Installing wanrouter.rc in /etc/wanpipe
Installing wanpipe libraries in /etc/wanpipe
Installing firmware in /etc/wanpipe/firmware
Installing documentation in /usr/share/doc/wanpipe
Installing sample api code in /etc/wanpipe/api
Installing AFT Firmware update utility in /etc/wanpipe/util
Installing driver headers in /etc/wanpipe/api/include/linux
Installing Hardware Echo Cancel Utilites
Press [Enter] to continue... enter[...]WANPIPE BOOTSTRAP CONFIGURATION Your system uses System V -style initialization scripts. You have an option to add router start-up script to those scripts so that the router will start automatically when system enters multi-user mode and shut down when it enters single-user mode or when it is halted. i.e. By selecting this option WANPIPE will startup on system bootup and stop on system shutdown. Would you like to install WANPIPE start-up scripts? (y/n)y
[...]Current boot level is 2 Wanrouter boot scripts configuration... Removing existing wanrouter boot scripts...OK Enabling wanrouter boot scripts ...(level:8) Enabling wanrouter shutdown scripts ...(level:91) Would you like to auto-execute ztcfg after wanrouter start? (y/n)y
[...]Installing Sangoma Media Gateway Daemon... Installing SMG Daemon... Warning: asterisk is running Would you like to stop asterisk? (y/n)y
Checking Syslog .... found /etc/rsyslog.conf Stopping enhanced syslogd: rsyslogd. Starting enhanced syslogd: rsyslogd. Stopping enhanced syslogd: rsyslogd. Starting enhanced syslogd: rsyslogd. Ok Checking logrotate ... Error: Logrotate dir: /etc/logrotate.d not found ! OK. Checking for SCTP Utilities.... OK. Checking for SCTP modules... OK. Compiling Sangoma MGD ...[...]install -D -m 755 sangoma_mgd /usr/sbin/sangoma_mgd BRI control scripts installed install -D -m 755 ../sangoma_bri/smg_ctrl /usr/sbin/smg_ctrl sangoma_mgd Installed Ok. Compiling Woomera Channel ...[...]install -D -m 755 chan_woomera.so /usr/lib/asterisk/modules/chan_woomera.so chan_woomera Installed Ok. --------------------------------- SMG Install Done --> Config: /etc/sangoma_mgd.conf --> Start: sangoma_mgd -bg Chan Woomera Install Done --> Config: /etc/asterisk/woomera.conf --> Start: start asterisk (part of asterisk) --------------------------------- Installing SMG BRI Daemon... ---------------------------------------- Sangoma BRI Installation Complete -> To configure for BRI run: -> /usr/bin/wancfg_smg ----------------------------------------
Append sample config in Asterisk Extensions and Iax Conf (y/n) ycat: ./conf_bri/woomera_ext.conf: Datei oder Verzeichnis nicht gefunden
Asterisk extensions.conf file updated with woomera config
cat: ./conf_bri/woomera_iax.conf: Datei oder Verzeichnis nicht gefunden
Asterisk iax.conf file updated with bri guest config
Press [Enter] to continue... enter[...]
WANPIPE INSTALLATON: COMPLETE
WANPIPE installation is now complete. WANPIPE kernel drivers
and configuration/debug utilities have been compiled and installed.
1) Proceed to configure the WANPIPE drivers:
Asterisk/Zaptel: /usr/sbin/wancfg_zaptel
TDM API : /usr/sbin/wancfg_tdmapi
SMG SS7/BRI : /usr/sbin/wancfg_smg
WAN Routing/API: /usr/sbin/wancfg
2) Use the /usr/sbin/wanrouter startup scrip to start and stop
the router. (eg: wanrouter start)
3) To uninstall WANPIPE package run ./Setup remove
Please read http://wiki.sangoma.com for further instructions.
Wanpipe / Zaptel & SMG BRI Configuration
========================================
wancfg_smg configurator can create all wanpipe config files
for ZAPTEL as well as for SMG BRI.
Optionally: the configurator can also create Asterisk zapata.conf
-----------------------------------------------------
Would you like to configure wanpipe devices for ZAPTEL & BRI? (y/n) y[...]Generating configuration files for Sangoma Media Gateway[...]--------------------------------------------- Configuring T1/E1 cards [A101/A102/A104/A108] --------------------------------------------- ------------------------------------ Configuring ISDN BRI cards [A500/B700] ------------------------------------ DYDBG dev: [1 . AFT-B700-SH : SLOT=6 : BUS=0 : IRQ=10 : PORT=1 : HWEC=16 : V=34 ] DYDBG card_model 700 port 1
Jetzt geht es um die Konfiguration der BRI-Ports. Zur Erinnerung: „Point to multipoint“ = Mehrgeräteanschluß, also „normales“ ISDN, „Point to point“ = Anlagenanschluß:
-----------------------------------------------------------
AFT-700 detected on slot:6 bus:0
-----------------------------------------------------------
Would you like to configure AFT-700 port 1 on slot:6 bus:0
1. YES
2. NO
3. Exit
[1-3]: 1
Configuring port 1 on AFT-700 [slot:6 bus:0 span:1]
Select connection type for port 1
1. Point to multipoint
2. Point to point
[1-2, ENTER='Point to multipoint']: 1
Input the group for this port
: 1
Select dialplan context for group:1
1. from-pstn
2. Custom
[1-2]: 1
Configuring span:1 as TEI:127
1. YES - Keep this setting
2. NO - Specify a different TEI
[1-2, ENTER='YES']: enterDas gleiche nochmal für Port 2, 3 und 4:
[...]Would you like to configure AFT-700 port 2 on slot:6 bus:0 1. YES 2. NO 3. Exit [1-3, ENTER='YES']:enter
Configuring port 2 on AFT-700 [slot:6 bus:0 span:2]
Select connection type for port 2
1. Point to multipoint
2. Point to point
[1-2, ENTER='Point to multipoint']: enter
Input the group for this port
def="1": 1
Configuring span:2 as TEI:127
1. YES - Keep this setting
2. NO - Specify a different TEI
[1-2, ENTER='YES']: enter[...]DYDBG dev: [5 . AFT-B700-SH : SLOT=6 : BUS=0 : IRQ=10 : PORT=5 : HWEC=16 : V=34 ] DYDBG card_model 700 port 5 ISBN BRI card configuration complete Press any key to continue:enter
Dann der Analog-Port:
-----------------------------------------------------------
AFT-700 Analog detected on slot:6 bus:0
-----------------------------------------------------------
Would you like to configure AFT-700 on slot:6 bus:0
1. YES
2. NO
[1-2]: 1
Would you like to enable hardware DTMF detection?
1. YES
2. NO
[1-2, ENTER='YES']: 2
Which codec will be used?
1. ALAW - Europe
2. MULAW - North America
[1-2]: 1
Which Operation Mode will be used?
1. FCC
2. TBR21
3. AUSTRALIA
[1-3, ENTER='FCC']: 2
Press any key to continue: enterA700 configured on slot:6 bus:0 span:1
Analog card configuration complete
Press any key to continue: enter[...]################################################################### # SUMMARY # ################################################################### 0 T1/E1 port(s) detected, 0 configured 4 ISDN BRI port(s) detected, 4 configured 1 analog card(s) detected, 1 configured 0 usb device(s) detected, 0 configured Configurator will create the following files: 1. Wanpipe config files in /etc/wanpipe 2. sangoma_brid config file /etc/wanpipe/smg_bri 3. Zaptel config file /etc/zaptel.conf 4. Zapata config file /etc/asterisk/zapata.conf Your original configuration files will be saved to: 1. /etc/zaptel.conf.bak 2. /etc/asterisk/zapata.conf.bak Your configuration has been saved in /etc/wanpipe/debug-2009-01-13.tgz. When requesting support, email this file to techdesk@sangoma.com ################################################################### Configuration Complete! Please select following: 1. YES - Continue 2. NO - Exit [1-2]:1
Zaptel and Wanpipe configuration complete: choose action
1. Save cfg: Restart Asterisk & Wanpipe now
2. Save cfg: Restart Asterisk & Wanpipe when convenient
3. Save cfg: Stop Asterisk & Wanpipe now
4. Save cfg: Stop Asterisk & Wanpipe when convenient
5. Do not save cfg: Exit
[1-5]: 1Es kann jetzt ein- oder zweimal vorkommen daß sich das Skript irreführend über angebliche Probleme beschwert und fragt ob man weitermachen will. Ja!!!
[...]Would you like to continue? 1. No - exit 2. YES [1-2, ENTER='No']:2
[...]Wanrouter start complete... Current boot level is 2 Wanrouter boot scripts configuration... Removing existing wanrouter boot scripts...OK Would you like wanrouter to start on system boot? 1. YES 2. NO [1-2]:1
Verifying Zaptel boot scripts...Enabled (level:15)
Verifying Zaptel shutdown scripts...Enabled (level:30)
Enabling wanrouter boot scripts ...(level:14)
Enabling wanrouter shutdown scripts ...(level:29)
Verifying Network boot scripts...Not installed
Would you like smg_ctrl to start/stop on wanrouter start?
1. YES
2. NO
[1-2]: 1smgbri start scrtip installed scuessfully smgbri stop script installed successfully Sangoma cards configuration complete, exiting...
Gut.
Durch einen kleinen Fehler im Setup-Skript
wurde das Start-Skript /etc/init.d/smg_ctrl noch
nicht im Runlevel 2 verlinkt, das holen wir jetzt noch nach:
debian:/usr/src/wanpipe-3.5.0.11# update-rc.d -f smg_ctrl remove debian:/usr/src/wanpipe-3.5.0.11# update-rc.d smg_ctrl defaults 16 20
Im Default-Runlevel 2 sollten jetzt folgende Einträge stehen:
debian:/usr/src/wanpipe-3.5.0.11# ls -l /etc/rc2.d/[...]lrwxrwxrwx 1 root root 19 10. Jan 12:00 S14wanrouter -> ../init.d/wanrouter lrwxrwxrwx 1 root root 16 10. Jan 12:00 S15zaptel -> ../init.d/zaptel lrwxrwxrwx 1 root root 18 10. Jan 12:00 S16smg_ctrl -> ../init.d/smg_ctrl[...]lrwxrwxrwx 1 root root 18 10. Jan 12:00 S50asterisk -> ../init.d/asterisk
Wichtig
sind dabei nicht die genauen Nummern sondern die
Reihenfolge beim Hochfahren:
wanrouter, zaptel,
smg_ctrl, asterisk.
Das Setup-Skript hat die Konfiguration für die
Sangoma B700 FlexBRI bereits für uns angelegt. Daher soll sie hier nur der
Vollständigkeit halber erwähnt werden. Wenn man im Setup alles richtig
eingegeben hat muß man nichts verändern. Sollte man die Konfiguration der
Ports erneut vornehmen wollen kann man später
setup-sangoma aufrufen.
Die Wanpipe-Konfiguration befindet sich im Verzeichnis
/etc/wanpipe/. Darin gibt es mehrere Dateien
wanpipe, wobei
X.confX
An der Datei /etc/sangoma_mgd.conf müssen wir
nichts ändern. Auch die /etc/wanpipe/smg_bri.conf
kann fast so bleiben wie sie ist. Für eine detaillierte Beschreibung der
Parameter siehe http://wiki.sangoma.com/BriAdvancedOptions.
Das einzige was wir hier ändern ist:
national_prefix=0 international_prefix=00
Die /etc/zaptel.conf wurde ebenfalls
automatisch generiert.
# Autogenerated by /usr/local/sbin/sangoma/setup-sangoma -- do not hand edit # Zaptel Channels Configurations (zaptel.conf) # loadzone=us defaultzone=us #Sangoma A700 [slot:6 bus:0 span:1] <wanpipe5> fxoks=1 fxoks=2
Natürlich hindert uns nichts hier de statt
us einzutragen.[14]
Bitte nicht wundern warum hier fxo steht.
fxoks ist die Signalisierung für FXS[15].
Im folgenden die Einstellungen in der Asterisk-Konfiguration für die Sangoma B700 FlexBRI.
Wie nicht anders zu erwarten ist die
/etc/asterisk/zapata.conf auch schon für die 2
analogen Kanäle konfiguriert. Ausschnitt:
;Sangoma A700 [slot:6 bus:0 span:1] <wanpipe5> context=from-internal group=1 signalling = fxo_ks channel => 1 context=from-internal group=1 signalling = fxo_ks channel => 2
Auch die Konfiguration der BRI-Kanäle in der
/etc/asterisk/woomera.conf für
chan_woomera ist fertig:
[settings] debug=2 [default] host=localhost port=42420 audio_ip=127.0.0.1 default_context=sangoma debug=2 dtmf_enable=1 jb_enable=0 progress_enable=0 context=from-pstn group=1
Die /etc/asterisk/extensions.conf sollte
wohl auch automatisch erzeugt werden, dies passiert jedoch momentan
noch nicht, daher müssen wir das noch selber
erledigen.
; Kontext(e) fuer Anrufe die von den BRI-Ports der FlexBRI
; eingehen. Der Name entspricht dem/den in der
; /etc/asterisk/woomera.conf eingestellten context.
[from-pstn]
exten => _X.,1,Verbose(1,### Eingehender Anruf von ${CALLERID(num)} an ${EXTEN})
exten => _X.,n,Ringing()
exten => _X.,n,Wait(8)
exten => _X.,n,Answer()
exten => _X.,n,Playback(demo-congrats)
exten => _X.,n,Hangup()
exten => 123456,1,Verbose(1,### Eingehender Anruf von ${CALLERID(num)} an ${EXTEN})
exten => 123456,n,Dial(SIP/10)
exten => 123456,n,Hangup()
exten => 99,1,Verbose(1,### Eingehendes Fax von ${CALLERID(num)})
exten => 99,n,Dial(Zap/1,60) ; interne analoge Leitung 1
exten => 99,n,Hangup()
; Kontext(e) fuer Anrufe von intern, also z.B. vom analogen
; Port der FlexBRI. Der Name entspricht dem in der
; /etc/asterisk/zapata.conf eingestellten context
[from-internal]
exten => _X.,1,Verbose(1,### Anruf von intern an ${EXTEN})
exten => _X.,n,Dial(WOOMERA/g1/${EXTEN}) ; Gruppe 1
exten => _X.,n,Hangup()Folgende Befehle sind beim Arbeiten mit Wanpipe/wanrouter nützlich uns zeigen uns z.B. Informationen über unsere FlexBRI-Karte.
wanrouter version oder
/etc/init.d/wanrouter version
zeigt die installierte Version von Wanpipe:
debian:~# wanrouter version
WANPIPE Release: 3.5.0.11 wanrouter summary oder
/etc/init.d/wanrouter summary
zeigt eine Übersicht über die Konfigurationsdateien
/etc/wanpipe/wanpipe[16]:*.conf
debian:~# wanrouter summary
Configuration File Summary in : /etc/wanpipe/
Device Protocol Type Cpu/Io Slot/Irq Bus State
---------------------------------------------------------------
wanpipe1 WAN_AFT_ISDN_BRI PCI A 6 0 Connected
wanpipe2 WAN_AFT_ISDN_BRI PCI A 6 0 Connecting
wanpipe3 WAN_AFT_ISDN_BRI PCI A 6 0 Connecting
wanpipe4 WAN_AFT_ISDN_BRI PCI A 6 0 Connecting
wanpipe5 WAN_AFT_ANALOG PCI A 6 0 Inactive wanrouter status oder
/etc/init.d/wanrouter status zeigt
den Status aller aktiven Ports[17]:
debian:~# wanrouter status
Devices currently active:
wanpipe1 wanpipe2 wanpipe3 wanpipe4 wanpipe5
Wanpipe Config:
Device name | Proto.Map | Adapter | IRQ | Slot/IO | If's | CLK |
wanpipe1 | N/A | A500/B700 | 17 | 6 | 1 | N/A |
wanpipe2 | N/A | A500/B700 | 17 | 6 | 1 | N/A |
wanpipe3 | N/A | A500/B700 | 17 | 6 | 1 | N/A |
wanpipe4 | N/A | A500/B700 | 17 | 6 | 1 | N/A |
wanpipe5 | N/A | A200/A400/B600/B700| 17 | 6 | 1 | N/A |
Wanrouter Status:
Device name | Protocol | Station | Status |
wanpipe1 | AFT ISDN | N/A | Connected |
wanpipe2 | AFT ISDN | N/A | Connecting |
wanpipe3 | AFT ISDN | N/A | Disconnected |
wanpipe4 | AFT ISDN | N/A | Disconnected |
wanpipe5 | A-ANALOG | N/A | Connected |wanrouter hwprobe oder
/etc/init.d/wanrouter hwprobe
zeigt Informationen über die installierte Wanpipe-Hardware:
debian:~# wanrouter hwprobe
-------------------------------
| Wanpipe Hardware Probe Info |
-------------------------------
1 . AFT-B700-SH : SLOT=6 : BUS=0 : IRQ=17 : PORT=1 : HWEC=16 : V=34
2 . AFT-B700-SH : SLOT=6 : BUS=0 : IRQ=17 : PORT=2 : HWEC=16 : V=34
3 . AFT-B700-SH : SLOT=6 : BUS=0 : IRQ=17 : PORT=3 : HWEC=16 : V=34
4 . AFT-B700-SH : SLOT=6 : BUS=0 : IRQ=17 : PORT=4 : HWEC=16 : V=34
5 . AFT-B700-SH : SLOT=6 : BUS=0 : IRQ=17 : PORT=5 : HWEC=16 : V=34
Card Cnt: B700=1 wanrouter hwprobe verbose
funktioniert wie wanrouter hwprobe, zeigt aber noch
zusätzliche Informationen wie den TE/NT-Modus:
debian:~# wanrouter hwprobe verbose
-----------------------------------------
| Wanpipe Hardware Probe Info (verbose) |
-----------------------------------------
1 . AFT-B700-SH : SLOT=6 : BUS=0 : IRQ=17 : PORT=1 : HWEC=16 : V=34
+01:TE: PCI: NONE: C01
2 . AFT-B700-SH : SLOT=6 : BUS=0 : IRQ=17 : PORT=2 : HWEC=16 : V=34
+02:TE: PCI: NONE: C01
3 . AFT-B700-SH : SLOT=6 : BUS=0 : IRQ=17 : PORT=3 : HWEC=16 : V=34
+03:TE: PCI: NONE: C01
4 . AFT-B700-SH : SLOT=6 : BUS=0 : IRQ=17 : PORT=4 : HWEC=16 : V=34
+04:TE: PCI: NONE: C01
5 . AFT-B700-SH : SLOT=6 : BUS=0 : IRQ=17 : PORT=5 : HWEC=16 : V=34
+01:FXS: PCI: NONE
+02:FXS: PCI: NONE
Card Cnt: B700=1 Und dann gibt es natürlich die ganz normalen Befehle
/etc/init.d/wanrouter
{start|stop|restart}
wie bei jedem Skript in /etc/init.d/ zum
Starten/Stoppen des Dienstes.
Durch Aufruf von wanrouter
ohne weitere Optionen erhält man eine Liste aller möglichen
Befehle.
Mit wanpipemon -g bekommt
man ein grafisches Menü zur Analyse der Wanpipe-Ports.
Mittels cat /proc/interrupts
kann man prüfen ob sich die Karte PCI-Interrupts mit anderen Geräten
(Festplatte, Netzwerkkarte, ...) teilen muß.
debian:~# cat /proc/interrupts
[...]
17: 1979007 IO-APIC-fasteoi wanpipe1, wanpipe2, wanpipe3, wanpipe4, wanpipe5Experten finden weitere Status-Informationen in speziellen Dateien
im Verzeichnis /proc/net/wanrouter/.
[1] Produktseite: http://www.sangoma.com/products_and_solutions/hardware/digital_analog_hybrids/flex_bri.html,
Datenblatt (deutsch): http://www.sangoma.com/data/datasheets/ge/flex_bri.pdf
[3] abgekürzt: PCIe oder PCI-E (nicht PCI-X), http://de.wikipedia.org/wiki/PCI-Express
[4] Terminal Equipment, Endeinrichtung, d.h. unsere Seite agiert als Endgerät, also extern
[5] Network Termination, Netzabschluß, die Seite die einem Endgerät eine Teilnehmeranschlußleitung (TAL, engl.: local loop) bereitstellt, also intern
[6] 8P8C
[7] 6P4C
[8] FXS = Foreign Exchange Station, liefert Betriebsstrom und Wählton, ist also von der TK-Anlage aus gesehen intern, das Gegenteil wäre FXO = Foreign Exchange Office, also von der TK-Anlage aus gesehen extern
[9] Die Vorgängerversion 4 („Etch“) funktioniert ebenfalls.
[10] Falls vorher bereits eine ältere Version von Asterisk installiert war muß man zuerst die alten Module entfernen:
debian:~# rm -rf /usr/lib/asterisk/modules[11] Hätten wir sie noch nicht müßten wir sie so installieren:
debian:~# aptitude install build-essential flex bison libncurses5-dev debian:~# aptitude install linux-headers-`uname -r`
[12] ohne CONFIG_MODVERSIONS
[13] Bitte nicht wundern wenn hier evtl. eine minimal falsche Versionsnummer steht.
[14] Man könnte das auch in der Vorlage
/etc/wanpipe/wancfg_zaptel/templates/zaptel.conf
ändern damit es nach einem erneuten Aufruf von
setup-sangoma erhalten bleibt.
[15] und umgekehrt wäre fxsks für FXO
[16] Ausgabe hier etwas in der Breite gekürzt.
[17] Ausgabe hier etwas in der Breite gekürzt.
